1、用途及分類
1.1用途
    DW15-1600、2500、4000萬能式斷路器（以下簡稱斷路器）的額定電流自630A至4000A，額定工作電壓交流380V50Hz。本斷路器主要在配電網絡中用來作為分配電能及保護線路和電源設備的過載、欠電壓和短路，正常條件下也可作為線路的不頻繁轉換之用。
1.2分類
1.2.1 按選擇保護性能分
  選擇型；
  非選擇型。
1.2.2 按傳動裝置分
  正面手柄直接傳動；
  電動機傳動。
1.2.3 按脫扣器種類分
  具有過電流脫扣器和分勵脫扣器；
  具有過電流脫扣器、欠電壓瞬時（或延時）脫扣器；
  具有過電流脫扣器、欠電壓瞬時（或延時）脫扣器、分勵脫扣器；
1.2.4 按過電流保護種類分
  過載及短路瞬時動作（電磁式）；
  過載長延時及短路瞬時動作（熱-電磁式或電子式）；
  過載長延時及短路延時動作（電子式）；
  過載長延時、短路短延時及特大短路瞬時動作（電子式）。
  注：用戶不需要過電流脫扣器時，右協商供貨。
1.2.5 按進出線方式分
  板前進出線（垂直進出線）；
  板后進出線（水平進出線）；
  板前進線，板后出線（垂直進線，水平出線）。
1.2.6 按是否有預儲能分
  無預儲能（儲能及閉合操作一次完成）；
  有預儲能（儲能及閉合操作二次完成）；
1.2.7 按欠電壓脫扣器分
  欠電壓瞬時脫扣器；
  欠電壓延時脫扣器；
  注：除非特殊要求在電子式脫扣大上已兼有延時功能。

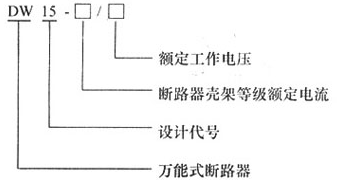

2、型號與意義

3、正常工作條件


3.1 周圍空氣溫度為-5℃∽+40℃且24小時內的平均溫度不超過+35℃。
3.2 安裝地點的海拔不超過2000m。
3.3 大氣相對溫度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的平均最大相對濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
3.4 污染等級為3級。
3.5 安裝類別：主電路及輔助電路中的欠電壓脫扣線圈、電源變壓器初級線圈用于安裝類別Ⅳ外，其余輔助電路安裝類別均為Ⅲ。
3.6 斷路器應按本說明書成套安裝或戶內單獨安裝。與垂直傾斜度應不超過5°。

4、技術數據及性能
4.1 斷路器的額定電流見表1




殼架等級額定電流Inm(A)	額定電流In最大值（A）	額定電流In(A)
1600	1000	630 800 1000
	1600	1600
2500	2500	1600 2000 2500
4000	4000	2500 3000 4000





4.2 斷睡器的瞬時接通和分?jǐn)嗄芰帮w弧距離見表2
